Як ми проєктуємо станцію водоочистки: 3D-модель ще до монтажу
Чому серйозну водоочистку спершу моделюють у 3D: аналіз води, технологічна схема, компонування в реальному приміщенні та гідравліка обв'язки. Показуємо на прикладі двох проєктів — від моделі до готової станції.
Опубліковано · Оновлено
Водоочистка — це інженерна система, а не набір балонів
На фото готова станція виглядає просто: кілька колон, труби, клапани. Але за цією простотою — інженерний розрахунок. Ті самі колони можна розставити правильно, а можна так, що не буде доступу до клапана; обв'язку можна звести чисто, а можна «зіткнути» трубу з балкою або зачинити нею двері. Помилка компонування виявляється вже на монтажі — і коштує грошей та часу.
Тому серйозний об'єкт ми спершу проєктуємо й моделюємо в 3D, а вже потім закуповуємо обладнання й виходимо на монтаж. Нижче — як виглядає цей шлях від аналізу води до готової станції.
Крок 1. Вихідні дані: вода, приміщення, режим
Проєкт починається не з креслення, а з вихідних даних. Без них будь-яка станція — це вгадування. Ми збираємо три групи даних:
- Аналіз води. Залізо, марганець, жорсткість, солевміст, каламутність, органіка, pH — саме склад води визначає технологію та кількість ступенів очистки.
- Задача й продуктивність. Для чого вода (питна, котельня, розлив, технологія), скільки її потрібно та в якому режимі — рівномірно чи піками.
- Приміщення. Реальні розміри, висота стелі, розташування вводу води, дренажу та електрики, несучі колони й прорізи — усе, у що станція має вписатися.
Аналіз води — фундамент усього проєкту. Як за ним будують схему за бар'єрним принципом, ми докладно розібрали в статті про методи промислової водоочистки.
Крок 2. 3D-модель: компонування й гідравліка

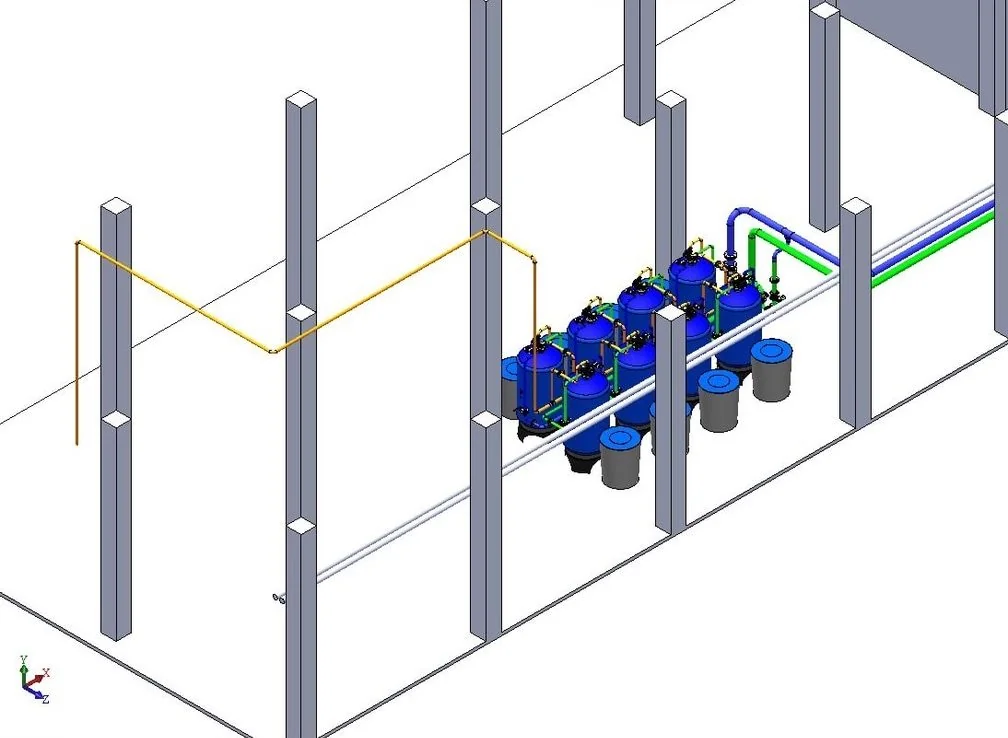

За технологічною схемою ми будуємо тривимірну модель станції з реальних компонентів — колон, клапанів, насосів, баків із їхніми справжніми габаритами та приєднаннями. І одразу ставимо її у модель вашого приміщення: зі стінами, стелею, несучими колонами й точками підключення.

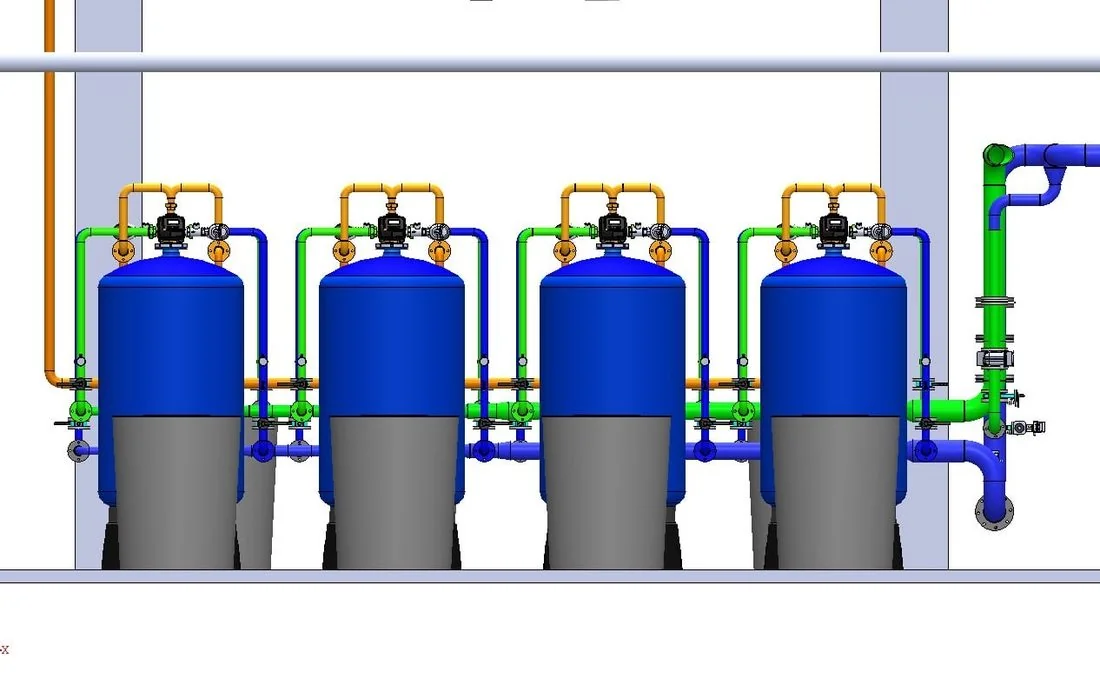

Окремо опрацьовуємо обв'язку й гідравліку. У моделі кожен потік має свій маршрут і колір: подача вихідної води, відведення очищеної, лінії промивки та регенерації. Так ми бачимо, що всі клапани доступні, діаметри витримані, а вода йде туди, куди має йти — без глухих кутів і зайвого опору.
Крок 3. Від проєкту — до готової станції

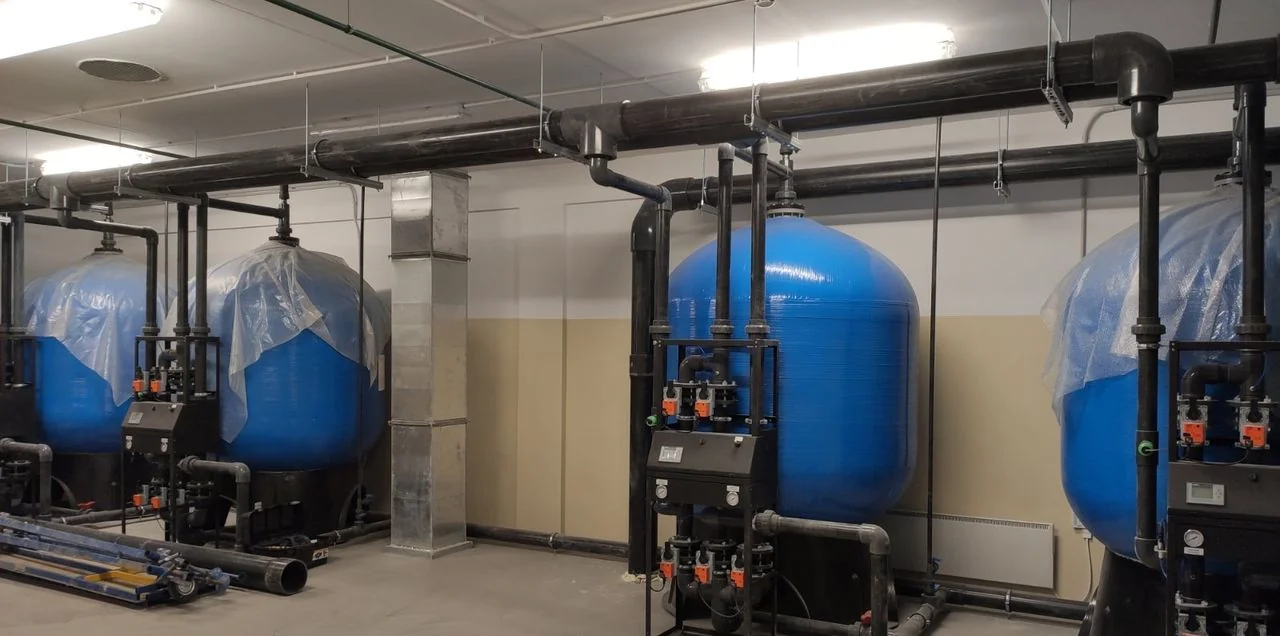

Головна перевірка будь-якого проєкту — коли модель збігається з тим, що змонтовано на об'єкті. Ось наш проєкт станції знезалізнення: 3D-модель поряд із реальною станцією, яку за нею збудували.
Станція знезалізнення для водопостачання населеного пункту

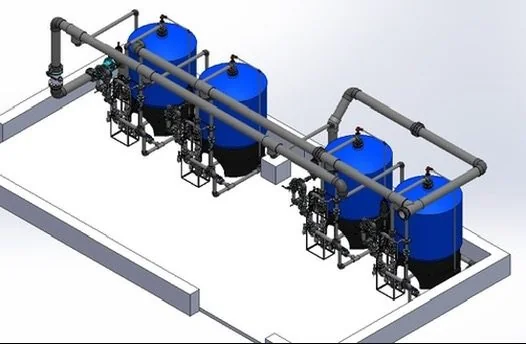

Багатоколонна станція видалення заліза з автоматичною промивкою. Спершу — модель компонування та обв'язки, потім — станція в роботі.
Станція пом'якшення для промислового виробництва

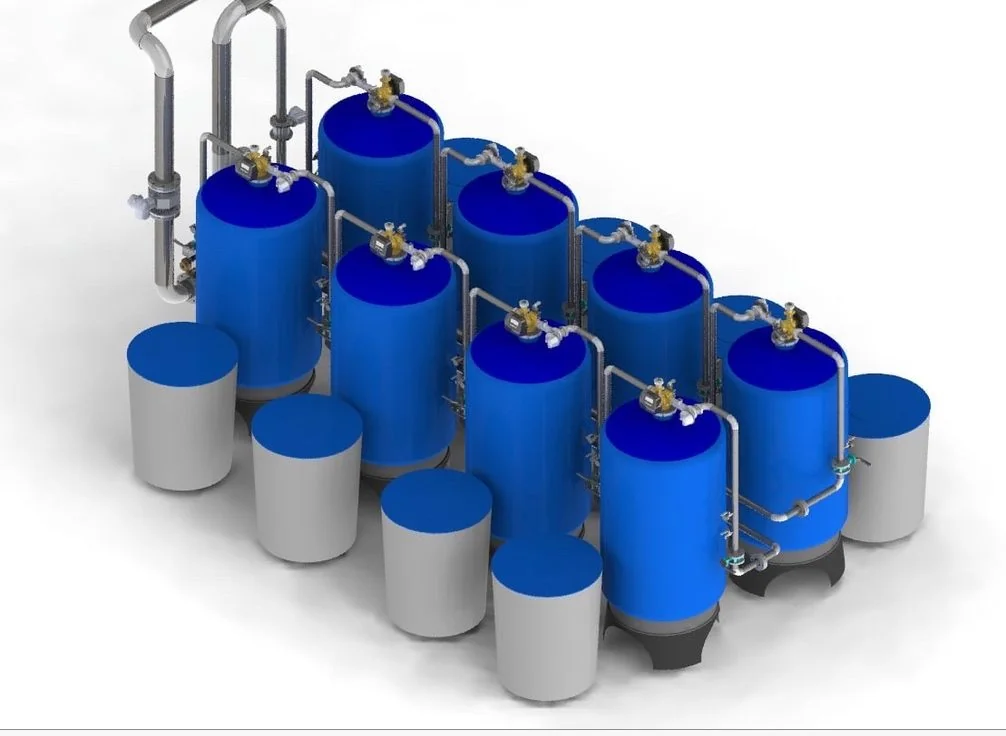

Так само ми спроєктували станцію пом'якшення великої продуктивності — групу колон з іонообмінною смолою та сольове господарство для автоматичної регенерації. Ось її 3D-модель:
Що дає 3D-проєкт замовнику
- Немає сюрпризів на монтажі. Колізії труб, брак місця, недоступні клапани видно в моделі, а не тоді, коли обладнання вже привезли.
- Точний кошторис. Зі специфікації видно кожну колону, клапан і метр труби — ціна прозора, без «дороблень» у процесі.
- Станція, що вписується. Обладнання гарантовано стає у ваше приміщення й лишає доступ для обслуговування.
- Швидший монтаж. Бригада працює за готовим рішенням, а не вигадує обв'язку на місці.
- Основа для порівняння. Маючи схему й специфікацію, ви можете предметно порівнювати пропозиції, а не лише підсумкову ціну.
Проєктування у МВК
МВК Інжиніринг проєктує станції водоочистки під конкретну воду, задачу й приміщення — від побутових систем до промислових багатоколонних станцій. Ми не підганяємо об'єкт під типовий набір, а рахуємо рішення й показуємо його в 3D ще до закупівлі обладнання.
Надішліть аналіз води та задачу — інженер підбере схему, підготує компонування й комерційну пропозицію.
