Водопідготовка для котельні: чому вода руйнує котли і як це спинити
Накип і корозія «з'їдають» ККД котла та ваш бюджет на газ. Розбираємо на пальцях, як улаштована хімводоочистка котельні, з яких ступенів складається і що дає економічно.
Автор — Кобилко Ігор Васильович, інженер-технолог · Опубліковано · Оновлено
Що вода робить із котлом
Ця стаття — про водопідготовку. Якщо спершу треба зрозуміти саму котельню — з яких вузлів вона складається, як іде паливо й куди йде вода, — почніть з оглядової статті «Як працює котельня».
Сучасне парасилове обладнання працює за високих теплових навантажень, тому до якості води ставлять жорсткі вимоги. Звичайна водопровідна чи свердловинна вода без підготовки в котел потрапляти не повинна — і ось чому.
Накип. Солі кальцію та магнію (жорсткість) при нагріванні випадають на найгарячіших поверхнях — там, де йде теплопередача. Накип працює як тепловий ізолятор: метал перегрівається, ККД падає, а газу треба дедалі більше на ту саму кількість тепла.
Корозія. Розчинені у воді кисень і вуглекислий газ роз’їдають стінки котла та живильні трубопроводи. Це найпідступніший процес — його не видно, доки не з’явиться свищ.
Винесення солей. У паровому котлі вода випаровується, а солі лишаються й концентруються. Якщо їх не контролювати продувкою, вони потрапляють у пару та осідають на арматурі й турбінному обладнанні.
Типова схема ХВО котельні
Класична лінія хімводоочистки — це послідовність ступенів, де кожен прибирає «свою» групу домішок. Точний склад визначають за аналізом вихідної води, але каркас майже завжди такий:
Ступені водопідготовки — простими словами
- Механічна фільтрація. Затримує пісок, іржу та завислі частинки — захищає наступні ступені від забруднення.
- Знезалізнення. Потрібне, коли у воді є залізо. Його ставлять перед пом'якшенням, інакше гідроксид заліза забиває зерна катіоніту й «вбиває» смолу.
- Натрій-катіонітове пом'якшення. Серце ХВО: іони кальцію та магнію обмінюються на натрій — вода стає м'якою й більше не дає накипу. Для глибокого пом'якшення ставлять два ступені послідовно.
- Деаерація. Видаляє розчинені гази (кисень, CO₂) — головний захист від корозії.
- Корекційне дозування та продувка. Підтримують потрібний водно-хімічний режим у самому котлі й не дають солям накопичуватися понад норму. Водно-хімічний режим — не побажання, а вимога «Правил технічної експлуатації теплових установок і мереж».
Порядок ступенів не випадковий: спочатку прибирають механіку й залізо, лише потім воду пом’якшують. Порушиш послідовність — швидко виведеш із ладу дорогий катіоніт.
Дві схеми ХВО: пом’якшення чи зворотний осмос
Є два принципово різні підходи до підготовки живильної води котла. Вони прибирають різне, коштують по-різному й підходять для різних котлів. Вибір між ними — ключове інженерне рішення, яке визначає всю подальшу економіку котельні.
Схема 1. Натрій-катіонування (пом’якшення)
Класика для більшості котелень. Іони кальцію та магнію обмінюються на натрій — вода стає м’якою й не дає накипу. Але загальний солевміст лишається незмінним: сіль просто «переробляється» з кальцієвої на натрієву.
- Плюси: просто, недорого, надійно; регенерація звичайною сіллю; компактно й повністю автоматично.
- Мінуси: солевміст і лужність не знижуються. У паровому котлі рештки солей концентруються при випаровуванні — тому потрібна більша продувка (а це втрати тепла й води), а за високої лужності можливе спінювання й винесення солей у пару.
- Коли обирати: водогрійні котли, парові котли низького й середнього тиску, вода з помірним солевмістом.
Схема 2. Зворотний осмос (знесолення)
Мембрани зворотного осмосу затримують 95–98% усіх розчинених солей — і жорсткість, і солевміст, і лужність, частково кремній. На котел іде майже знесолена вода.
- Плюси: різко знижений солевміст → мінімальна продувка, менше винесення, стабільний водно-хімічний режим і чистіша пара.
- Мінуси: дорожче обладнання; мембрани бояться жорсткості, заліза, хлору й каламутності, тому перед осмосом потрібна передпідготовка (механіка, часто пом’якшення або антискалант); у дренаж скидається концентрат (~25–30% води); вища вартість експлуатації.
- Коли обирати: парові котли середнього й високого тиску, вода з високим солевмістом чи лужністю, жорсткі вимоги до якості пари, харчові та фармацевтичні виробництва.
Порівняння коротко
| Параметр | Натрій-катіонування | Зворотний осмос |
|---|---|---|
| Що прибирає | лише жорсткість (Ca, Mg) | майже всі солі (95–98%) |
| Солевміст на виході | без змін | різко знижений |
| Продувка котла | більша | мінімальна |
| Реагенти / витратне | сіль (NaCl) | антискалант, хім. мийка мембран |
| Капітальні витрати | нижчі | вищі |
| Скид у дренаж | промивна вода | концентрат ~25–30% |
| Типове застосування | водогрійні; пара низ./сер. тиску | пара сер./вис. тиску; солона, лужна вода |
Часто це не «або-або», а комбінація. На практиці осмос нерідко ставлять після пом’якшення: попереднє Na-катіонування знімає жорсткість і в рази подовжує ресурс мембран. А деаерація й корекційне дозування реагентами завершують обидві схеми — детальніше про них у статті «Реагенти для котлової води».

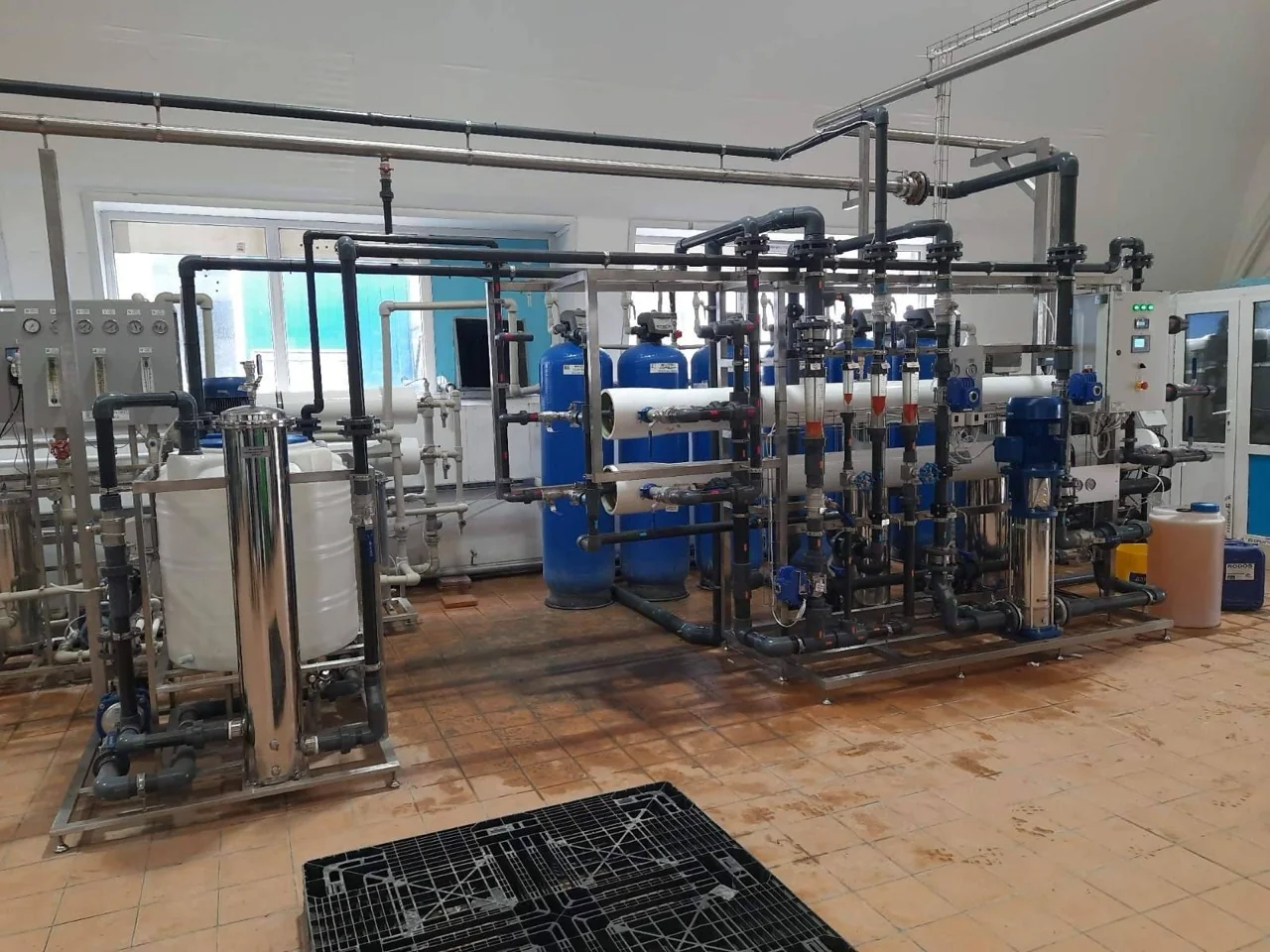

Як це виглядає «в металі»
Лінія ХВО працює в автоматичному режимі: оператор лише контролює параметри, поповнює сіль для регенерації та реагенти для дозування. Склад і масштаб залежать від обраної схеми — від компактного пом’якшення до повноцінного знесолення осмосом. А з Розумною ХВО параметри лінії видно просто зі смартфона: якість води, стан фільтрів і витрата — без чергування біля шаф керування.
Скільки коштує «не готувати воду»
Економія на водопідготовці — уявна. Порахуйте самі: накип близько 1 мм — це вже +2–3% до газового рахунку щомісяця, і шар не стоїть на місці, а росте — разом із ним нелінійно росте й перевитрата. Додайте позапланові чистки, простої виробництва та заміну прогорілих елементів — і вартість «зекономленої» ХВО перекривається за один-два сезони.
Правильно підібрана водопідготовка працює навпаки: стабільний ККД, менша витрата палива, довший ресурс котла й передбачуваний сервіс. Це не витрата, а захист основного активу котельні.
- «Правила технічної експлуатації теплових установок і мереж» (наказ Мінпаливенерго України № 71 від 14.02.2007) — обов'язковість водно-хімічного режиму котелень. Текст на zakon.rada.gov.ua.
- ДСТУ EN 12953-10:2022 «Корпусні котли. Частина 10. Вимоги до якості живильної та котлової води» — чинні в Україні норми якості води для корпусних (жаротрубних) котлів. Картка стандарту.
- Spirax Sarco. Steam Engineering Tutorials: Water Treatment, Storage and Blowdown for Steam Boilers — галузевий розбір домішок, накипу та продувки парових котлів. spiraxsarco.com.
