Очищення води з поверхневого джерела: від річки до питної якості
Річка, ставок чи водосховище замість свердловини: як нормативи обирають схему очищення, чому взимку коагуляція «зупиняється», де працюють одноступеневі пінополістирольні фільтри і що з цвітінням — за школою водопідготовки НУВГП.
Опубліковано · Оновлено
Чому очищення річкової води — окрема дисципліна
Станцію на свердловині проєктують під аналіз води — він у підземного горизонту практично не змінюється роками. Зі струмком, річкою чи водосховищем так не працює: та сама точка водозабору дає прозору воду в лютому, глинисту суспензію у квітневий паводок і зелену від водоростей — у серпні. Тому перше правило школи водопідготовки: станція розраховується на найгіршу розрахункову якість за кілька років спостережень, а не на разовий аналіз.
Нормативи класифікують поверхневі води за двома головними показниками. Каламутність: маломутні — до 50 мг/дм³, середньої каламутності — 50–250, каламутні — 250–1500, висококаламутні — понад 1500. Кольоровість (колір від розчиненої органіки, гумінових речовин): малокольорові — до 35°, середньої — 35–120°, високої — понад 120°. Пара цих чисел плюс продуктивність — і склад споруд фактично визначений нормативною таблицею.
Яку схему обирають: нормативна таблиця
Ось як виглядає вибір основних споруд за посібником НУВГП з проєктування станцій прояснення (Орлов, Мартинов, Зощук, 2006) — це та сама логіка, що й у державних нормах, із додаванням пінополістирольних фільтрів, які школа НУВГП ввела в нормативний ряд:
| Основні споруди | Каламутність, до мг/дм³ | Кольоровість, до град | Продуктивність, м³/добу |
|---|---|---|---|
| Вертикальні відстійники → швидкі фільтри | 1500 | 120 | до 5000 |
| Горизонтальні відстійники → швидкі фільтри | 1500 | 120 | понад 30 000 |
| Освітлювачі із завислим осадом → швидкі фільтри | 50–1500 | 120 | 5000–30 000 |
| Контактні префільтри → швидкі фільтри | 300 | 120 | будь-яка |
| Контактні освітлювачі | 120 | 120 | будь-яка |
| Контактні пінополістирольні фільтри | 100 | 100 | будь-яка |
| ППС-фільтри із шаром зростаючого осаду | 1000 | 50 | будь-яка |
З таблиці видно головний вододіл. Двоступеневі схеми (відстійник чи освітлювач + фільтр) беруть будь-яку каламутність аж до паводкових 1500 мг/дм³ — ціною великих споруд. Одноступеневі контактні схеми компактніші й дешевші, але мають стелю по забрудненню. І тут важливий факт, який школа НУВГП сформулювала прямо: практично для всіх поверхневих вод України каламутність достатньо низька, щоб широко використовувати одноступеневі схеми.
Класична реагентна схема: що відбувається з водою

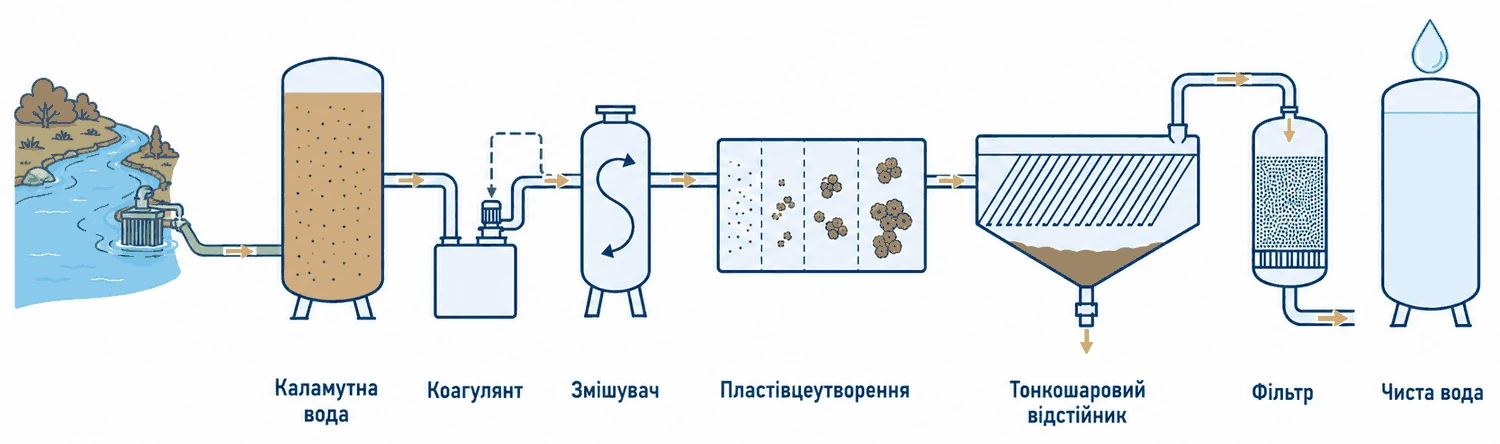

Сітки й мікрофільтри на водозаборі знімають сміття та планктон; у змішувачі реагент за 1–2 хвилини розподіляється по всій воді; у камері пластівцеутворення 10–30 хвилин повільного перемішування збивають колоїди у пластівці; відстійник осаджує їх разом із налиплою каламуттю; швидкий фільтр добирає решту зависі до нормативних 1,5 мг/дм³; знезараження ставить фінальний бар'єр перед резервуаром чистої води.
Ключовий вузол тут — коагуляція. Дрібна каламуть і кольорова органіка — це колоїди: заряджені частинки, які відштовхуються одна від одної й самі не осядуть ніколи. Сіль алюмінію чи заліза знімає заряд, і частинки нарешті злипаються у пластівці, які вже вміє затримувати відстійник і фільтр. Орієнтовні дози за нормами: при каламутності до 100 мг/дм³ — 25–35 мг/дм³ коагулянту, при 400–600 — 45–50, у пік паводка (1000–1500) — 70–80. Для кольорових вод дозу рахують за формулою Д = 4·√Ц і беруть більшу з двох. Для контактних схем — на 10–15% менше.
Швидкості фільтрування у цій класиці скромні: швидкі піщані фільтри працюють на 5–12 м/год, контактні освітлювачі — на 4–5,5 м/год. Це не «застарілість», а чесна плата за нестабільне джерело: запас на паводок і зиму.
Зимова пастка: коагуляція в холодній воді
Найменш очевидна річ для замовника: станція, яка бездоганно працює у вересні, у січні може не працювати взагалі. Причина — кінетика: швидкість гідролізу коагулянту падає у 2–4 рази на кожні 10 °C. Класичному сульфату алюмінію при 2 °C потрібна вдвічі більша доза, ніж при 20 °C, — і навіть із нею пластівці утворюються мляво.
Школа НУВГП відпрацювала три виходи:
- Залізовмісні коагулянти (хлорид, сульфат заліза) — їхня коагуляційна здатність від температури майже не залежить; алюмозалізна суміш додатково знімає на 30–50% більше органіки.
- Гідроксохлориди алюмінію (зокрема українські «Полвак-40/68/80») — зберігають ефективність у діапазоні 0,5–9 °C, товарна витрата у 8–10 разів менша за сульфат алюмінію, час коагуляції коротший у 1,5–3 рази, і часто можна обійтися без флокулянту.
- Флокулянти й контактні схеми — активна кремнієва кислота 3–5 мг/дм³ у холодний період; а контактна коагуляція у товщі завантаження взагалі менш чутлива до температури, ніж об'ємна у відстійнику.
Одноступенева схема на пінополістирольних фільтрах
Для вод із каламутністю до 100 мг/дм³ і кольоровістю до 100° — а це більшість українських річок поза паводком — нормативний ряд дає найкомпактніший варіант: контактний фільтр із плаваючою пінополістирольною засипкою (ФПЗ). Вода з коагулянтом подається знизу вгору прямо в шар плаваючих гранул: пластівцеутворення, осадження й фільтрування відбуваються в одній споруді, без відстійників. Промивається фільтр власною водою самопливом — без промивних насосів. Технологію запропонували в УІІВГ (нині НУВГП, Рівне) 1965 року; докладний розбір, як вона влаштована, — в окремій статті про пінополістирольні фільтри.
Головне, що варто знати замовнику: це не лабораторна екзотика, а технологія з десятиліттями промислової експлуатації саме на поверхневих водах:
| Об'єкт | Джерело і вода | Масштаб | Результат |
|---|---|---|---|
| Дзержинська фільтрувальна станція (Донеччина) | канал, каламутність 3–30, у дощі до 125 мг/дм³ | розширення 5000 → 14 400 м³/добу | питна якість при швидкості до 11 м/год узимку; доза реагентів на 20–30% менша |
| Сокольський блок фільтрувальної станції | водосховище, кольоровість до 70–75° | 3000 → 12 000 м³/добу | перехід із двоступеневої схеми на одноступеневу; фільтроцикл 8–24 год |
| Станція на р. Тетерів (Житомирщина) | водосховище, зависі 80–90 мг/дм³, кольоровість до 40° | напіввиробнича установка | фільтрат 0,20–0,31 мг/дм³ — питна якість цілий рік при швидкості до 10 м/год |
| р. Горинь (промисловий водозабір) | каламутність 76–79, кольоровість 30–40° | дослідні колони | питна якість в усі сезони при 15–25 м/год |
Два бонуси схеми, які проявляються саме на поверхневій воді. Цвітіння: водорості вимиваються з плаваючої засипки за 4–6 хвилин промивки — з піску їх іноді не вдається вимити й за 20. Зима: на чистій зимовій воді фільтри Тетерева промивали раз на дві-три доби без накопичення забруднень — параметри технології зняті при 9–12 °C, тобто верифіковані для холодної води.
Що пропонує сучасна інженерія: компактні споруди
Світова практика останніх десятиліть рухалась у той самий бік — менше бетону на ту саму продуктивність:
| Рішення | Принцип | Що дає |
|---|---|---|
| Тонкошарові (ламельні) модулі у відстійниках | пакети похилих пластин: осадження йде на кожній «поличці» | об'єм відстійника менший утричі; навантаження до 12 м/год по повній площі |
| Напірна флотація (DAF) | мікробульбашки 40–70 мкм піднімають легкі пластівці на поверхню | найкращий метод для води з водоростями й кольоровістю — того, що погано осідає |
| Освітлювачі з рециркуляцією осаду | завислий шар осаду працює контактним середовищем | освітлення до 30 м/год — мінімальна площа серед гравітаційних споруд |
| Ультрафільтрація (UF) | мембрана 0,01–0,03 мкм: абсолютний бар'єр для зависі й мікробіології | гарантована мікробіологія; але кольоровість знімає лише на 10–20% — перед UF усе одно потрібна коагуляція |
Важлива чесна примітка щодо мембран: UF часто продають як «сучасну заміну всій класиці». Для каламутної й кольорової річкової води це не так: без реагентної передочистки мембрана не знімає кольоровість і швидко забруднюється. Робочі світові схеми — коагуляція + освітлення + UF як фінішний бар'єр, тобто мембрана доповнює класику, а не скасовує її.
Знезараження: у поверхневої води інші дози
Фінальний бар'єр для річкової води жорсткіший, ніж для свердловинної: активного хлору після фільтрів потрібно 2–3 мг/дм³ проти 0,7–1,0 для підземних вод, з контактом від 30 хвилин у резервуарі чистої води. Часто додається і первинне хлорування на початку схеми (3–10 мг/дм³) — воно пригнічує біообростання споруд і покращує коагуляцію. Для кольорових вод із планктоном сильною альтернативою є озон: він працює у 15–30 разів швидше за хлор і ефективніший проти гумінових речовин, а на малих станціях фінішним бар'єром часто ставлять УФ-знезараження.
Як це робить МВК
Ми проєктуємо станції очищення поверхневої води для громад, водоканалів і виробництв: від аналізу сезонної якості джерела до 3D-компонування станції й пусконалагодження. Робочий діапазон — від контейнерних установок на десятки м³/добу до блоків очищення на тисячі кубометрів. Окрема компетенція — технологія пінополістирольних фільтрів школи НУВГП: ми застосовуємо її у проєктах, де замовнику критичні промивка самопливом, мала будівельна вага та стійкість до цвітіння.
Якщо у вашої громади чи підприємства джерело — річка, ставок або водосховище, надішліть наявні аналізи (в ідеалі за різні сезони) і потрібну продуктивність: запропонуємо схему за нормативним рядом — від класичної двоступеневої до контактної одноступеневої — з чесним порівнянням капітальних і експлуатаційних витрат.
Джерела
- Орлов В.О., Мартинов С.Ю., Зощук А.М. «Проектування станцій прояснення та знебарвлення води» — НУВГП, Рівне, 2006 (нормативний ряд споруд, дози, коагулянти для холодної води).
- Орлов В.О., Мартинов С.Ю. «Очищення природної води на пінополістирольних фільтрах» — 2012 (впровадження ФПЗ на поверхневих водах, цвітіння, зимові режими).
- Орлов В.О., Орлова А.М., Зощук В.О. «Технологія підготовки питної води» — 2010 (пороги застосування споруд, знезараження).
- СНиП 2.04.02-84 і Посібник до нього (1989) — класифікація вод, схеми, дози.
- Кожинов В.Ф. «Очистка питьевой и технической воды»; Degremont «Water Treatment Handbook» (2007); Журба М.Г., Соколов Л.И. — сучасні компактні споруди.
