GreensandPlus: паспорт завантаження, режими CO/IR і підбір балона

Каталітичне завантаження Inversand на кварцовому ядрі з покриттям MnO₂: паспортні режими, формула дози хлору на залізо, марганець, сірководень і амоній, розрахунок фільтроциклу та промивки по балонах — і робочий режим МВК на реальному об'єкті в Сумах.

Опубліковано · Оновлено

Матеріал

Що це за завантаження

GreensandPlus — каталітичне фільтруюче завантаження виробництва Inversand Company (Клейтон, Нью-Джерсі, США) для видалення з підземних вод розчиненого заліза, марганцю, сірководню, а також миш'яку й радію. Чорні вузлуваті гранули — це ядро з кварцового піску, вкрите шаром діоксиду марганцю, який працює каталізатором окисно-відновної реакції.

Це наступник класичного manganese greensand на глауконіті — і його пряма заміна: ті самі режими промивки й ті самі реагенти. Але кварцове ядро, на відміну від глауконіту, не руйнується у м'якій воді з низьким вмістом кремнію і витримує вищі температури та перепади тиску. Більший допустимий перепад — це довші фільтроцикли між промивками.

Матеріал сертифікований для питної води (WQA Gold Seal за NSF/ANSI 61, NSF/ANSI 372 lead free) і має реєстрацію REACH для ввезення в ЄС. Фасування — мішки 14,2 л (0,5 ft³, ≈20 кг) або біг-беги 1 т.

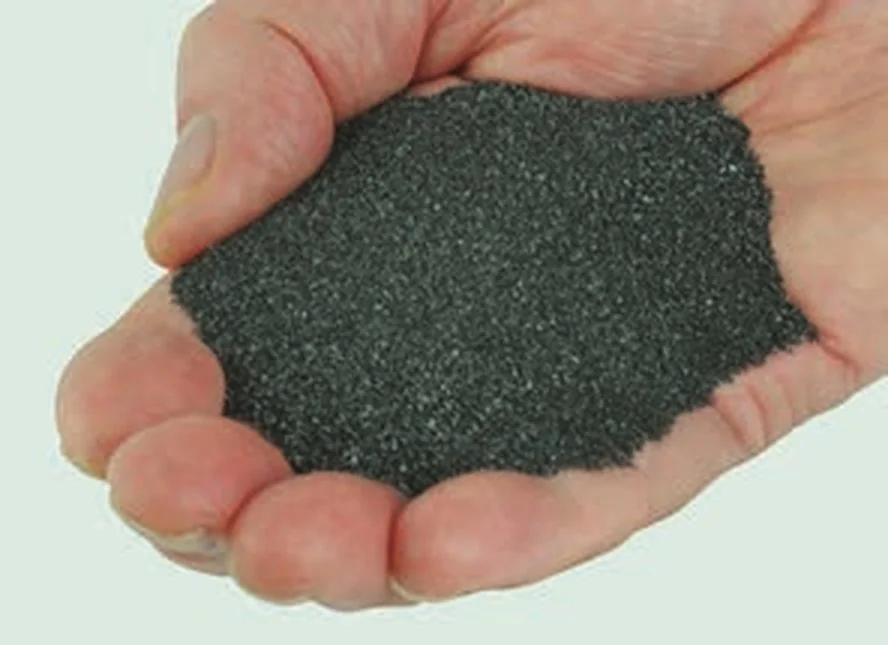

Жменя чорних гранул завантаження GreensandPlus на долоні
Гранули GreensandPlus: чорні вузлуваті зерна 0,30–0,35 мм — кварцовий пісок у покритті MnO₂. Фото виробника, Inversand Company.

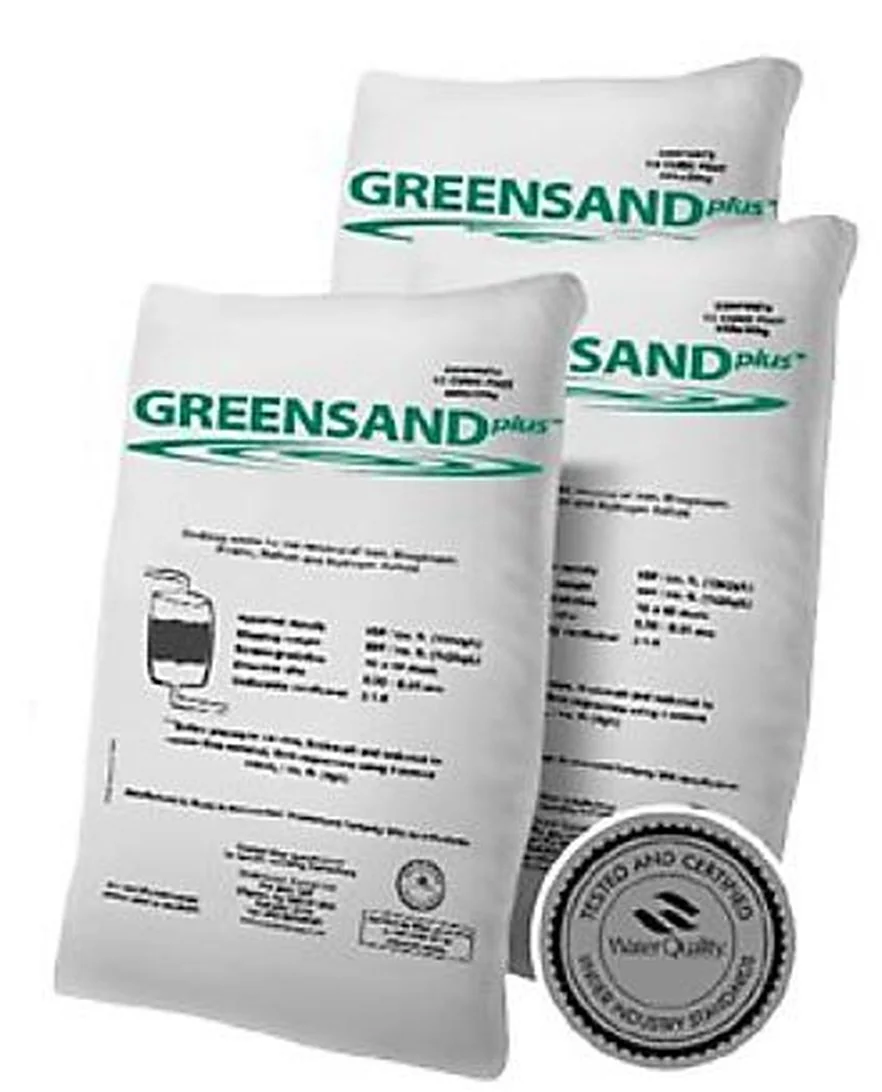

Фасувальні мішки GreensandPlus 0,5 ft³ із печаткою сертифікації WQA
Заводське фасування: мішки 0,5 ft³ (14,2 л, ≈20 кг) із печаткою WQA Gold Seal. Фото виробника, Inversand Company.
Фізичні властивості за технічним паспортом виробника (Inversand Company, GreensandPlus™ Technical Data Sheet, 2021).
ПоказникЗначенняЩо це означає на об’єкті
Основакварцовий пісок із покриттям MnO₂Каталіз окиснення Fe²⁺, Mn²⁺ і H₂S; стійкість у м'якій воді
Зовнішній виглядчорні вузлуваті гранули, постачаються сухимиПотребують кондиціонування при пуску (див. нижче)
Насипна щільність1410 кг/м³ (88 lb/ft³)Важкий матеріал → промивка щонайменше 29 м/год
Питома вага зерна≈2,4 г/см³Як у Katalox Light, але зерно дрібніше
Фракція18×60 mesh; ефективний розмір 0,30–0,35 ммНайдрібніше зерно серед каталітичних засипок — тонке фільтрування
Коефіцієнт однорідності<1,60 (у зведеній таблиці МВК — 1,4)Рівний шар, передбачуване розширення
Пористість шару≈0,45Запас брудоємності між промивками
Робочий pH6,2–8,5Нижче 6,2 — спершу корекція pH до 6,5–6,8
Максимальна температурабез обмежень за паспортомМожна ставити на гарячі технологічні контури
СертифікаціяNSF/ANSI 61, NSF/ANSI 372, REACHДопущене для питного водопостачання
Фасування14,2 л (0,5 ft³) ≈20 кг; біг-бег 1 тДрібніший мішок, ніж у більшості засипок — зручно довантажувати
Режим роботи

Паспортні умови експлуатації

Порівнюємо офіційний TDS виробника зі зведеною таблицею МВК, за якою рахується більшість підборів на ринку. Розбіжності менші, ніж у Katalox Light, але вони є — і промивка знову найчутливіше місце.

Паспортна промивка — це МІНІМУМ при 13 °C: тепліша вода легше піднімає шар, тому інтенсивність потрібна вища (у паспорті — графік розширення від температури).
ПараметрTDS Inversand (2021)Зведена таблиця МВК
pH вхідної води6,2–8,56,2–8,5
Швидкість фільтрування4,9–29,4 м/год (2–12 gpm/ft²)5–29 м/год
Швидкість зворотної промивкимінімум 29,4 м/год при 13 °C29–35 м/год
Розширення шару при промивці40%40%
Тривалість промивкидо прозорої води або 10 хв—
Ополіскування3 хв на робочій швидкості—
Мінімальна висота шару76 см (окремо) / по 38 см у двошаровому76 см
Повітряна продувка (air scour)опційно, 15–37 м/год повітря + вода 10–11 м/год—
РегенерантCO: гіпохлорит безперервно; IR: KMnO₄ періодичноKMnO₄

Зверніть увагу на колонку регенеранта: у зведених таблицях за GreensandPlus досі тягнеться «KMnO₄» — спадок старого manganese greensand. Сам виробник основним режимом дає CO — безперервне дозування гіпохлориту перед фільтром, без перманганату взагалі. Це дешевше і простіше в експлуатації.

Чому МВК рахує 10–12 м/год, коли паспорт дозволяє 29

Паспорт чесно пише те, що дилерські сторінки зазвичай опускають: «високі концентрації заліза й марганцю вимагають нижчих швидкостей». Верх діапазону — для води, де забруднення мінімальне, а фільтр працює у режимі полірування.

На реальній свердловині перед фільтром дозується окисник, і осад заліза утворюється прямо в шарі. Наш об'єкт у Сумах порахований на ≈9 м/год: три фільтри 18×65 працюють паралельно й разом дають 4,5 м³/год. Паралельна схема вирішує одразу два завдання: станція переживає промивку одного фільтра без зупинки подачі — і промивна витрата потрібна лише на один балон, а не на всю станцію.

Правило: для GreensandPlus підбір починається не зі швидкості фільтрування, а з перевірки, чи дасть джерело 29+ м/год на промивку одного балона.

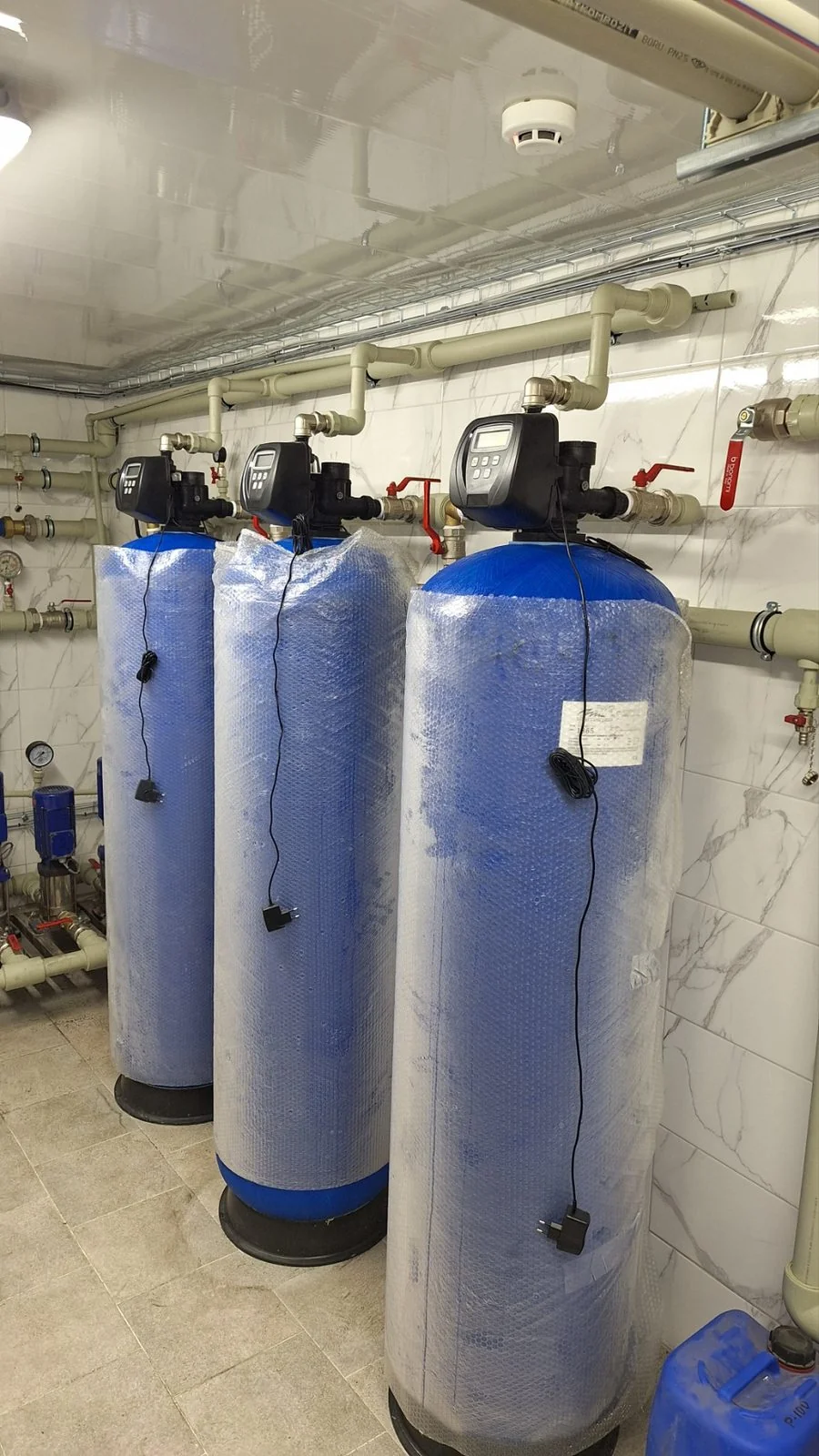

Три напірні фільтри 18×65 із клапанами керування Clack на станції знезалізнення, змонтовані в приміщенні
Об'єкт МВК у Сумах (фармацевтичне виробництво): три паралельні фільтри 18×65 по 150 л GreensandPlus кожен, клапани Clack WS1 CI, блок 4,5 м³/год. Фото зроблене одразу після монтажу.
Розрахунок

Доза окисника і довжина фільтроциклу

Найцінніше в паспорті GreensandPlus — формула дози хлору й ємність шару, з яких фільтроцикл рахується ще до монтажу.

Доза хлору для режиму CO

мг/дм³ Cl₂ = 1×Fe + 3×Mn + 6×H₂S + 8×NH₃

Гіпохлорит вводиться щонайменше за 10–20 секунд до фільтра — а краще так далеко, як дозволяє обв'язка. Залишковий вільний хлор, що проходить крізь шар, тримає покриття постійно регенерованим. Зверніть увагу на коефіцієнти: марганець «коштує» втричі, сірководень — ушестеро, амоній — увосьмеро дорожче за залізо. Якщо у воді є хоч трохи амонію, вузол дозування рахують саме по ньому.

Ємність за TDS Inversand. Перерахунок МВК: 840 г/м² ÷ 2,3 г/м³ = 365 м³ на м² площі; при 10 м/год це 36,5 години роботи до промивки.
ПараметрЗначення за паспортомУ метричних одиницях
Ємність шару між промивками700–1200 гран окисненого Fe+Mn на фут² площі≈490–840 г на м² площі фільтрування
Умовне навантаження води1×Fe + 2×Mn (гран/галон)1×Fe + 2×Mn, г/м³
Приклад паспорта: Fe 1,7 + Mn 0,3 мг/дм³ при ≈10 м/годпромивка кожні 32–38 годзбігається з нашим перерахунком: ≈36 год

Ця арифметика — головний аргумент проти «поставимо менший балон, він дешевший»: менша площа шару означає пропорційно коротший фільтроцикл і частішу промивку на тому самому навантаженні.

Підбір

Що дає балон: продуктивність і ціна промивки

Inversand не публікує системного ряду балонів, як Watch Water, тому таблиця нижче — розрахунок МВК від площі перерізу корпусу: продуктивність за паспортним максимумом і за нашою робочою швидкістю, промивка за паспортним мінімумом 29,4 м/год.

Розрахунок МВК: витрата = швидкість × площа перерізу. Виділений рядок — типорозмір нашого об'єкта в Сумах (3 паралельні фільтри 18×65).
БалонПлоща перерізу, м²Паспорт, 29 м/годРобоча, 12 м/годПромивка, мін. 29,4 м/год
1054 (Ø10″)0,0511,5 м³/год0,6 м³/год1,5 м³/год
1354 (Ø13″)0,0862,51,02,5
1465 (Ø14″)0,0992,91,22,9
1665 (Ø16″)0,1303,81,63,8
1865 (Ø18″)0,1644,82,04,8
2160 (Ø21″)0,2246,52,76,6
2469 (Ø24″)0,2928,53,58,6
3072 (Ø30″)0,45613,25,513,4
3672 (Ø36″)0,65719,17,919,3

Проста закономірність цієї таблиці: за робочої швидкості 12 м/год промивка одного балона потребує у 2,4 раза більше води, ніж він дає у сервісі. Саме тому станції на GreensandPlus проєктують батареєю з кількох менших балонів, а не одним великим: промивається один, решта тримає подачу — і джерелу потрібно витягнути лише одну промивку за раз.

Пусконалагодження

Кондиціонування: крок, який пропускають найчастіше

GreensandPlus постачається сухим, і паспорт вимагає обов'язкової підготовки перед першим фільтратом у мережу:

  • Зворотна промивка свіжого завантаження — до прозорої води (щонайменше 29 м/год; якщо зверху буде антрацит, промивка робиться до його засипання).
  • Хлорна витримка: 0,75 л 12% гіпохлориту натрію (або 1,9 л побутового 6% відбілювача) на кожні 28,3 л завантаження, розвести у 25 л води, залити у фільтр так, щоб розчин контактував із шаром, і витримати щонайменше 4 години.
  • Відмивка у дренаж, поки залишковий вільний хлор не впаде нижче 0,2 мг/дм³.

Непідготовлене покриття — найчастіша причина скарги «поставили новий фільтр, а залізо йде». Це не брак матеріалу, це пропущений розділ інструкції.

Окрема примітка паспорта щодо pH: воду з природним pH нижче 6,2 перед фільтром коригують до 6,5–6,8 — але не вище: за pH понад 6,8 залізо з лугом може утворювати колоїдний осад, який шар уже не затримає. Якщо споживачу потрібен вищий pH — луг дозують після фільтра.

Порівняння

GreensandPlus проти інших каталітичних завантажень

Порівняння за паспортними даними виробників (зведена таблиця МВК).
ЗавантаженняНасипна щільність, кг/м³Промивка, м/годРобочий pHСтавлення до хлоруОсобливість
GreensandPlus1410мін. 29,46,2–8,5потребує (режим CO)Найдрібніше зерно → тонке фільтрування; бере ще As і Ra
Katalox Light106025–305,8–10,5суміснийНайлегший → найменша промивка; ширший діапазон pH
Clack Birm570–60024–306,8–9,0не переноситьДешевий, але руйнується хлором і чутливий до pH
Clack MTM720–80024–306,2–8,5суміснийЛегша альтернатива з регенерацією KMnO₄
Pyrolox1800–200055–706,5–9,0суміснийНайважчий: промивка не для звичайної свердловини

Колонка про хлор — головний вододіл цього класу. GreensandPlus і Birm — протилежності: перший працює на постійному дозуванні гіпохлориту, другий від нього деградує. Тому «пересядемо з Birm на Greensand, нічого не міняючи» не буває: разом із засипкою міняється і реагентна схема.

Практика МВК

Коли ми ставимо це завантаження — і коли ні

Підходить

  • Залізо + марганець + сірководень одночасно — класична задача GreensandPlus.
  • Об'єкти, де вже є або планується дозування гіпохлориту — окисник і санація мережі одним вузлом.
  • Питне водопостачання, зокрема фармацевтика й харчові виробництва (NSF 61; наш об'єкт у Сумах — саме фарма).
  • Миш'як чи радій у воді — з пілотними випробуваннями за рекомендацією виробника.
  • Тонке доочищення: ефективний розмір зерна 0,3 мм тримає дрібний осад, який крупніші засипки пропускають.

Не підходить або потребує іншої схеми

  • Свердловина, що не дає ≈29 м/год промивки на обраний балон — розглянути Katalox Light або батарею менших корпусів.
  • pH стабільно нижче 6,2 без вузла корекції.
  • Органічно зв'язане залізо — потрібне окиснення з коагуляцією, каталітика його не бере.
  • Об'єкти, де замовник категорично не хоче реагентів: без окисника (CO) чи перманганату (IR) GreensandPlus довго не працює.
Джерела даних

Звідки взяті числа

GreensandPlus™ — торгова марка Inversand Company. МВК не є виробником цього матеріалу; сторінка описує його застосування в інженерних схемах водопідготовки.

FAQ

Часті запитання

Що таке GreensandPlus і чим він відрізняється від старого manganese greensand?
Це каталітичне завантаження виробництва Inversand Company (США): ядро з кварцового піску, покрите діоксидом марганцю. Старий manganese greensand робився на основі глауконіту — м'якшого мінералу, який руйнувався у м'якій і маловмісній на кремній воді. Кварцове ядро GreensandPlus цієї проблеми не має, до того ж витримує вищу температуру й більший перепад тиску. Виробник прямо позиціонує матеріал як пряму заміну: ті самі промивки, ті самі реагенти, міняти налаштування не потрібно.
Чи потрібен перманганат калію (KMnO₄)?
Не обов'язково. У паспорті два режими: CO (безперервне окиснення) — перед фільтром дозується гіпохлорит натрію, і залишковий хлор тримає завантаження постійно регенерованим; та IR (періодична регенерація) — класична схема з KMnO₄. Для більшості об'єктів виробник рекомендує саме CO з хлором: реагент дешевший і безпечніший у поводженні, ніж перманганат. Дозу рахують за формулою паспорта: 1 мг хлору на 1 мг заліза, 3 — на марганець, 6 — на сірководень, 8 — на амоній.
Яку швидкість фільтрування закладати?
Паспорт дозволяє 5–29 м/год, але з приміткою: за високого заліза й марганцю швидкість треба знижувати. МВК на реальних станціях закладає 9–12 м/год — наш об'єкт у Сумах працює на ≈9 м/год: три паралельні фільтри 18×65 разом дають 4,5 м³/год. Верхня половина паспортного діапазону — для води з мінімальним забрудненням.
Скільки води треба на зворотну промивку?
Це головне обмеження GreensandPlus: матеріал важкий (1410 кг/м³), і паспорт вимагає щонайменше 29 м/год при 13 °C — з розширенням шару 40%. На балоні 18×65 це ≈4,8 м³/год, на 24×69 — ≈8,6 м³/год. Тепліша вода менш в'язка, тому влітку інтенсивність потрібна ще вища. Якщо джерело такої витрати не дає — шар не відмиється, і фільтр поступово перетвориться на генератор проблем.
Що таке кондиціонування при пуску і чи можна його пропустити?
Не можна. Свіже завантаження за паспортом спершу відмивають зворотною промивкою, а потім витримують у розчині гіпохлориту щонайменше 4 години (0,75 л 12% гіпохлориту на кожні 28,3 л матеріалу, розведені у 25 л води) і відмивають до залишкового хлору менш ніж 0,2 мг/дм³. Пропущене кондиціонування — типова причина, чому «новий фільтр пускає залізо»: покриття ще не виведене в робочий стан.
Чи знімає GreensandPlus сірководень, миш'як і радій?
Сірководень — так, це паспортне застосування (у формулі дози хлору він коштує 6 мг на 1 мг H₂S — більше, ніж залізо й марганець разом). Миш'як і радій — так, але з умовами: миш'як сорбується на осаді заліза, тому залізо має бути у воді або дозуватись; радій — на осаді марганцю. В обох випадках виробник прямо рекомендує пілотні випробування.
