Katalox Light: паспорт завантаження, режими роботи й підбір балона

Каталітичне завантаження на цеоліті ZEOSORB із покриттям MnO₂ 10%: склад, паспортні швидкості з двох редакцій документації, дози окисника на залізо, марганець і сірководень, системний ряд балонів 10×44–48×82 з перевіркою промивки — і робочі режими, за якими МВК рахує реальні станції.

Опубліковано · Оновлено

Матеріал

Що це за завантаження

Katalox Light — каталітичне фільтруюче завантаження німецького виробництва (Watch Water GmbH, Мангайм). Основа — природний цеоліт ZEOSORB, на який нанесене покриття діоксиду марганцю. MnO₂ працює як каталізатор: прискорює окиснення розчиненого двовалентного заліза й марганцю киснем, а сам зернистий шар затримує утворені пластівці.

Принципова відмінність від класики цього класу (Birm, Greensand Plus, Pyrolox) — вага. Насипна щільність 1060 кг/м³ — це майже щільність води. Легкий шар розширюється меншим потоком, тому зворотна промивка коштує менше води. Для об’єктів, де обмежувачем є дебіт свердловини, а не залізо, це головний аргумент.

Зовні це чорні гранули 0,6–1,4 мм (14×30 mesh). Постачається в мішках по 28 л (1 ft³) масою 30 кг; на палеті 40 мішків.

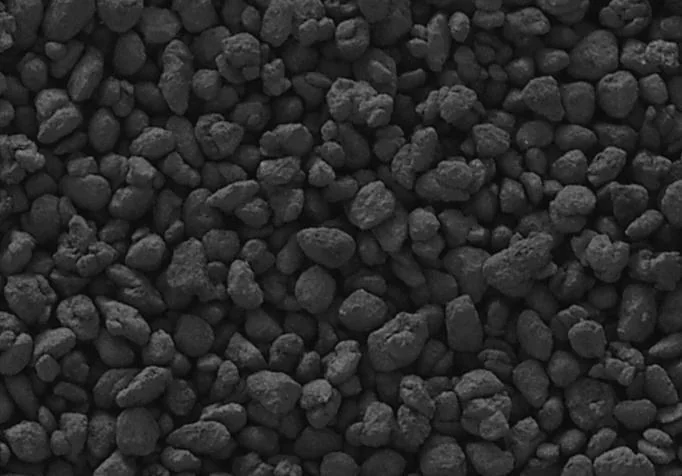

Гранули завантаження Katalox Light крупним планом
Гранули Katalox Light: чорні зерна 0,6–1,4 мм із покриттям MnO₂. Фото виробника, Watch Water GmbH.

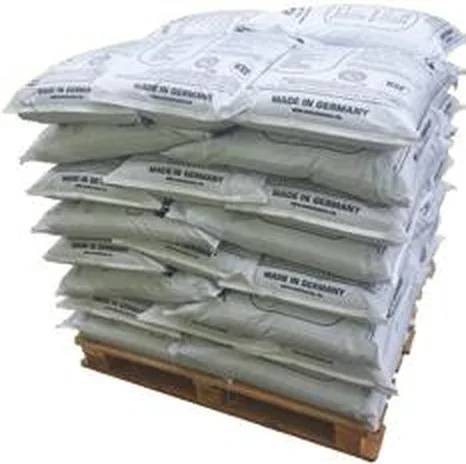

Фасувальні мішки Katalox Light 28 л на палеті, Made in Germany
Заводське фасування: мішки 1 ft³ (28 л, 30 кг), 40 мішків на палеті. Фото виробника, Watch Water GmbH.
Склад і фізичні властивості за технічним паспортом виробника (Watch Water GmbH, Katalox Light®).
ПоказникЗначенняЩо це означає на об’єкті
ОсноваZEOSORB (цеоліт), ≥85%Розвинена поверхня, фільтрація до 3 мкм
ПокриттяMnO₂ 10% (≥9,5%)Каталіз окиснення Fe²⁺ і Mn²⁺; вища за більшість аналогів частка покриття
Гашене вапнодо 5%Незначно підтримує pH у шарі
Насипна щільність1060 кг/м³ (66 lb/ft³)Легше за Greensand Plus (1400) і Pyrolox (1800–2000) → менша промивка
Фракція0,6–1,4 мм (14×30 mesh)Коефіцієнт однорідності ≤1,75
Тонкість фільтрації<3 мкмЗнімає і завись, і каламуть, і колір
Вологість при постачанні<0,5%Сухий матеріал, потребує змочування при пуску
СертифікаціяANSI/NSF 61, NSF 372 (lead free)Допущене для питного водопостачання
Фасування28 л (1 ft³), 30 кг/мішок; 40 мішків на палетіПланування логістики й завантаження балона
Режим роботи

Паспортні умови експлуатації

Ми звірили дві офіційні редакції документації виробника — і вони розходяться. Наводимо обидві, бо саме тут дилерські сторінки зазвичай мовчки беруть вигіднішу колонку.

Дві офіційні редакції документації Watch Water GmbH. Розбіжність у швидкостях і freeboard — не помилка перекладу, а різні редакції; обидві мають примітку, що параметри залежать від показників вхідної води.
ПараметрБрошура Katalox Light®Англомовний spec sheet
pH вхідної води5,8–10,55,8–10,5
Швидкість фільтрування10–20 м/год (4–8 gpm/ft²)15–30 м/год (6–12 gpm/ft²)
Стандартні системи виробника20 м/год20 м/год
Швидкість зворотної промивки25–30 м/год (10–12 gpm/ft²)20–25 м/год (8–10 gpm/ft²)
Тривалість промивки10–15 хв5–10 хв
Ополіскування2–3 хв1–2 хв
Freeboard (вільний простір)40%25–35%
Мінімальна висота шару75 см (29,5″)75 см
Оптимальна висота шару120 см (47″)120 см
Заміна завантаження7–10 років7–10 років
Обов’язкова регенерація KMnO₄не потрібнане потрібна

Практичний висновок: якщо постачальник обіцяє вам «до 30 м/год», попросіть показати, з якої редакції взято число і за яким сценарієм — з окисником чи без. Різниця між 20 і 30 м/год — це різниця в один типорозмір балона й у бюджеті.

Чому МВК рахує 9–12 м/год, коли паспорт дозволяє 20–30

Паспортні швидкості — чесні числа, але вони описують фільтрацію відносно чистої води: шар знімає завись, більше в ньому нічого не відбувається.

На реальній свердловині сценарій інший. Перед фільтром вводять окисник — аерацію, гіпохлорит, перекис — або він уже є у вигляді розчиненого кисню. Залізо переходить у нерозчинну форму всередині шару, і завдання завантаження змінюється: тепер воно має затримати свіжоутворений пухкий осад гідроксиду. Робоча швидкість під таку задачу — 9–12 м/год, і саме її ми закладаємо в розрахунок станцій.

Правило: чим більше осаду утворюється в шарі, тим нижча швидкість і тим частіша промивка. Паспортний максимум там, де перед фільтром іде реагент, — класичний спосіб отримати проскок заліза на новому завантаженні.

Розрахунок

Ємність і дози окисника

Ця таблиця — найкорисніше, що є в паспорті Katalox Light: вона дозволяє порахувати витрату реагенту ще до монтажу, а не підбирати дозу на пусконалагодженні. В обох редакціях документації числа збігаються.

Ємність між промивками й дози окиснювача за паспортом виробника. Дозування потрібне тоді, коли у воді не вистачає розчиненого кисню (недостатній окисно-відновний потенціал).
ЗабрудненняЄмність завантаженняH₂O₂ на 1 мг/дм³KMnO₄ або Cl на 1 мг/дм³
Залізо Fe²⁺3000 мг/дм³ (≈85 000 мг на 1 ft³)0,9 мг/дм³1,0 мг/дм³
Марганець Mn²⁺1500 мг/дм³ (≈42 500 мг на 1 ft³)1,8 мг/дм³2,0 мг/дм³
Сірководень H₂S500 мг/дм³ (≈14 000 мг на 1 ft³)4,5 мг/дм³5,0 мг/дм³

Практичний висновок: сірководень «з’їдає» окисник у 5 разів активніше за залізо. Якщо в аналізі є H₂S, вузол дозування рахують саме по ньому — інакше реагенту вистачить на папері й не вистачить у крані.

Підбір

Типорозмір балона: продуктивність і промивка

Це системний ряд виробника: завантаження займає 55% об’єму корпусу, freeboard 40%, у розрахунку врахований підтримувальний шар гравію 5%. Остання колонка — наша перевірка: скільки це в м/год для площі перерізу відповідного балона.

Стандартний ряд корпусів під Katalox Light за брошурою виробника. Права колонка — перерахунок МВК: витрата промивки ÷ площа перерізу балона.
БалонЗавантаження, лВисота шару, ммСтандартна витрата, м³/годМаксимальна, м³/годПромивка, м³/годПромивка, м/год (перевірка МВК)
10×44 (Ø10″)285800,50,61,4027,6
13×54 (Ø13″)567401,01,22,3927,9
14×65 (Ø14″)848971,51,83,6336,6 ⚠
18×65 (Ø18″)1409402,53,04,5928,0
21×60 (Ø21″)1688343,03,66,2528,0
24×69 (Ø24″)2529264,55,48,8430,3
30×78 (Ø30″)3929357,08,412,7628,0
36×78 (Ø36″)56093210,012,018,3728,0
42×78 (Ø42″)75691313,516,225,0128,0
48×82 (Ø48″)100894618,021,632,6728,0

⚠ Що дала перевірка. У більшості рядків промивка лягає рівно на 28 м/год — усередину паспортного діапазону 25–30. Виняток — рядок 14×65: заявлені 3,63 м³/год дають 36,6 м/год, тобто вище власного паспорта виробника. Схоже на друкарську помилку: за 28 м/год для цього балона виходить ≈2,8 м³/год. Ми рахуємо за формулою, а не переписуємо таблицю — і в проєкт іде перевірене число.

Як користуватися рядком: балон 18×65 за паспортом дає 2,5 м³/год і вимагає 4,6 м³/год на промивку. Тобто джерело має видати майже вдвічі більше, ніж потрібно споживачу — і саме на цьому спотикається більшість «дешевих» підборів. Повні таблиці корпусів FRP і калькулятор типорозміру — у довіднику завантажень і балонів.

Порівняння

Katalox Light проти класичних каталітичних завантажень

Порівняння за паспортними даними виробників (зведена таблиця МВК). Katalox Light — за документацією Watch Water GmbH.
ЗавантаженняНасипна щільність, кг/м³Промивка, м/годРобочий pHЗнімаєОсобливість
Katalox Light106025–305,8–10,5Fe, Mn, H₂S, завись, колірНайлегший у класі → найменша витрата промивної води
Greensand Plus140029–356,2–8,5Fe, Mn, H₂S, органікаКласика; часто вимагає KMnO₄
Clack Birm570–60024–306,8–9,0Fe, MnДешевий, але чутливий до pH і не любить хлор
Clack MTM720–80024–306,2–8,5Fe, Mn, H₂SРегенерація KMnO₄
Pyrolox1800–200055–706,5–9,0Fe, Mn, H₂SДуже важкий: промивка вимагає потужного джерела

Різниця в промивці між Katalox Light і Pyrolox — більш ніж удвічі. На балоні 24×69 це 8,8 м³/год проти ≈18 м³/год: перше витягне звичайна свердловина, друге — вже ні. Birm легший за питомою вагою, але вимагає pH від 6,8 і не переносить хлор — тому «легкий» не завжди означає «простіший в експлуатації».

Практика МВК

Коли ми ставимо це завантаження — і коли ні

Підходить

  • Свердловина з обмеженим дебітом, де промивка важчих засипок не проходить за витратою.
  • Залізо разом із марганцем — покриття MnO₂ бере обидва.
  • Вода з сірководнем і запахом — за умови розрахованого вузла окиснення.
  • Об’єкти, де важлива тонка фільтрація (до 3 мкм) перед мембранами чи УФ.
  • Питне водопостачання — є NSF 61.

Не підходить або потребує іншої схеми

  • Органічно зв’язане («колоїдне») залізо — каталітичне завантаження його не бере, потрібне окиснення й коагуляція.
  • pH нижче 5,8 — спершу корекція pH, інакше каталіз не працює.
  • Низькі балони (1044, 1344) — шар виходить на межі мінімальних 75 см.
  • Дуже високе залізо без вузла дозування окисника — ресурс між промивками впаде в рази.

Застереження виробника, яке варто знати експлуатації

Watch Water прямо забороняє пересипати завантаження з одного корпусу в інший. Вологий матеріал при перевантаженні поглинає з повітря азот і кисень, що запускає ріст бактерій; на зернах уже накопичені затримані забруднення. Завантаження з біообростанням не можна повертати в систему питного водопостачання — рекомендована заміна на нове.

МВК працює з цим матеріалом на об’єктах і рахує його нарівні з Birm, Greensand Plus і Turbidex — вибір робиться за аналізом води й дебітом джерела, а не за брендом завантаження.

Джерела даних

Звідки взяті числа

Katalox Light®, ZEOSORB® і Watch Water® — зареєстровані торгові марки Watch Water GmbH. МВК не є виробником цього матеріалу; сторінка описує його застосування в інженерних схемах водопідготовки.

FAQ

Часті запитання

Що таке Katalox Light і чим він відрізняється від Birm та Greensand?
Це цеолітова основа ZEOSORB із нанесеним діоксидом марганцю (10% MnO₂ за паспортом виробника). Головна відмінність — вага: насипна щільність 1060 кг/м³ проти 1400 кг/м³ у Greensand Plus і 1800–2000 кг/м³ у Pyrolox. Легший шар піднімається меншим потоком, тому на зворотну промивку йде менше води: у системних розрахунках виробника закладено ≈28 м/год проти 29–35 м/год у Greensand Plus і 55–70 м/год у Pyrolox. Для свердловини з обмеженим дебітом це часто вирішальний аргумент.
Чи потрібен окисник (аерація, гіпохлорит, перекис)?
Виробник не вимагає обов'язкового дозування KMnO₄ чи хлору: якщо у воді достатньо розчиненого кисню, каталітична поверхня працює на ньому. Але «достатньо кисню» — це умова, а не даність. За підвищеного заліза, наявності марганцю чи сірководню окисник потрібен, і паспорт прямо дає дози: на 1 мг/дм³ Fe²⁺ — 0,9 мг/дм³ H₂O₂ або 1,0 мг/дм³ KMnO₄/Cl; на 1 мг/дм³ Mn²⁺ — 1,8 або 2,0; на 1 мг/дм³ H₂S — 4,5 або 5,0.
Яку швидкість фільтрування ставити?
Паспорт виробника дозволяє 10–20 м/год (брошура Katalox Light) або 15–30 м/год (англомовна редакція spec sheet); стандартні системи рахуються на 20 м/год. МВК під реальну свердловину закладає 9–12 м/год. Причина не в обережності: паспортна швидкість описує фільтрацію відносно чистої води, а на об'єкті перед фільтром іде окиснення — і шар має затримати свіжоутворений осад гідроксиду заліза, а не пісок. Чим більше осаду утворюється в шарі, тим нижча робоча швидкість і тим частіша промивка.
Скільки води треба на зворотну промивку?
Паспортна інтенсивність 25–30 м/год; у системному ряду виробника закладено ≈28 м/год. У перерахунку на балони це: 10×44 — 1,4 м³/год, 18×65 — 4,6 м³/год, 24×69 — 8,8 м³/год, 36×78 — 18,4 м³/год. Тривалість промивки 10–15 хвилин плюс 2–3 хвилини ополіскування. Якщо свердловина не дає такої витрати — завантаження не відмиється, і залізо піде до споживача незалежно від якості матеріалу.
Скільки служить завантаження?
Виробник заявляє заміну кожні 7–10 років. На практиці термін визначає режим: недостатня промивка, робота поза діапазоном pH (5,8–10,5) або неврахований сірководень скорочують ресурс у рази. Каталітичне покриття спрацьовується поступово — спершу зростає проскок марганцю, потім заліза.
Яка висота шару потрібна?
Мінімальна висота шару за паспортом — 75 см, оптимальна — 120 см. У системному ряду виробника завантаження займає 55% об'єму корпусу, а вільний простір на розширення (freeboard) становить 40% (в англомовній редакції — 25–35%). Саме тому низькі балони (1044, 1344) під це завантаження проблемні: шар виходить на межі мінімуму.
Чи можна пересипати завантаження з одного балона в інший?
Виробник прямо застерігає цього не робити. Вологе завантаження при пересипанні поглинає азот і кисень із повітря, що провокує ріст бактерій; крім того, на поверхні зерен уже накопичені затримані забруднення. Матеріал розрахований на залізо, марганець, сірководень і важкі метали — з біообростанням його не можна повертати в питну систему, рекомендована заміна на нове.
