Засипка для знезалізнення води: як обрати завантаження
Каталітичні, інертні та комплексні завантаження, паспортні швидкості й промивка, порівняння з плаваючою засипкою — і головне обмеження, про яке згадують останнім: скільки води треба на зворотну промивку.
Автор — Кобилко Ігор Васильович, інженер-технолог · Опубліковано · Оновлено
Що насправді робить засипка
Станція знезалізнення виглядає просто: балон, керуючий клапан, засипка. Але саме завантаження виконує обидві ключові операції — допомагає окиснити розчинене двовалентне залізо й затримує вже утворені пластівці гідроксиду. Помилка на цьому кроці не компенсується ні клапаном, ні автоматикою.
Тому питання «яку засипку взяти» насправді складається з трьох: чим окиснюємо, чим фільтруємо і чи вистачить води на промивку. Останнє відсіює більше варіантів, ніж перші два разом.

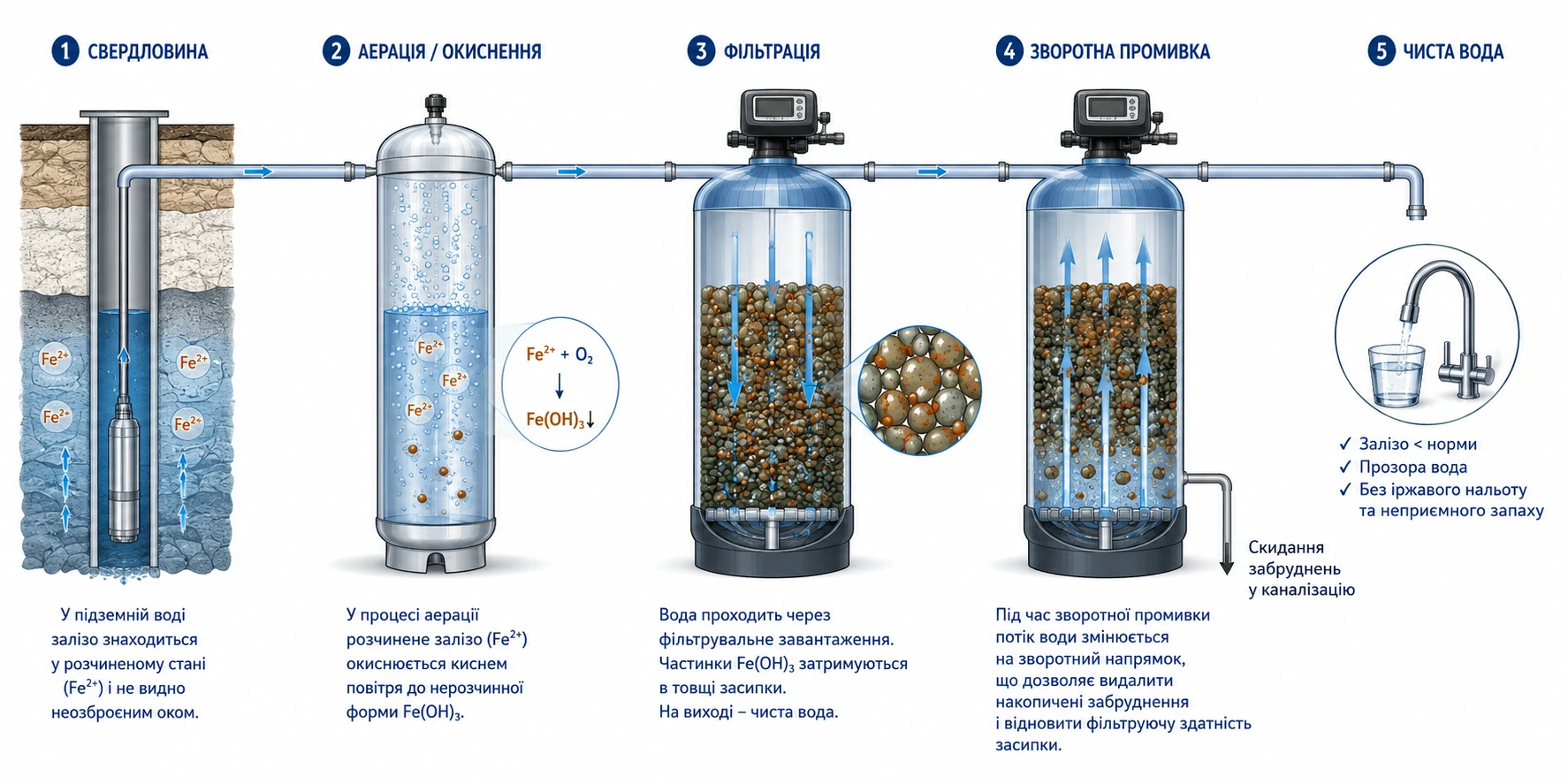

Схема показує кроки, але не показує головного — напрямку потоку. А саме він відрізняє робочий режим від промивки: у фільтрації вода йде згори вниз, у зворотній промивці — знизу вгору. Нижче та сама схема в русі.
Три класи завантажень
Каталітичні — зерна, вкриті діоксидом марганцю. Вони прискорюють окиснення заліза киснем, що вже розчинений у воді, і одночасно знімають марганець. Вимогливі до pH та до інтенсивності промивки.
Інертні (механічні) — не каталізують нічого, а працюють як тонкий фільтр. Ставляться після аерації або окиснювача: залізо має бути вже переведене у завись.
Комплексні мультикомпонентні — суміші, де поряд із фільтрувальним компонентом є іонообмінна смола. Знімають залізо й жорсткість одним балоном, регенеруються сіллю; зручні для приватних будинків, чутливі до високого заліза й органіки.
| Завантаження | Клас | Швидкість фільтрування, м/год | Промивка, м/год | Робочий pH | Знімає |
|---|---|---|---|---|---|
| Clack Birm | каталітичне | 8–12 | 24–30 | 6,8–9,0 | Fe, Mn |
| Clack MTM | каталітичне | 5–24 | 24–30 | 6,2–8,5 | Fe, Mn |
| Greensand Plus | каталітичне | 5–29 | 29–35 | 6,2–8,5 | Fe, Mn |
| МЖФ | каталітичне | 7–12 | 24–49 | 5,5–9,0 | Fe, Mn |
| Pyrolox | каталітичне | 12 | 55–70 | 6,5–9,0 | Fe, Mn |
| Clack Filter-Ag | інертне | 12–15 | 20–25 | — | Fe (завись) |
| Turbidex | інертне | 36–48 | 34–40 | — | Fe, Mn (завись) |
| Ecomix C / Екотар | комплексне | 10–20 | 10–15 | широкий | Fe, Mn, жорсткість |
Зверніть увагу на колонку промивки: між Filter-Ag і Pyrolox різниця майже утричі. Це не «дрібниця в паспорті», а вимога до дебіту вашої свердловини.
Промивка — головний обмежувач вибору
Зворотна промивка має підняти й розширити шар, щоб винести накопичений осад. Якщо витрати не вистачає, засипка злежується, канали фільтрування «пробиваються» наскрізь, і залізо йде до споживача навіть на новому завантаженні.
Порахувати потребу просто: помножте площу перерізу балона на паспортну інтенсивність.
| Балон | Площа перерізу | Промивка 25 м/год | Промивка 30 м/год | Промивка 60 м/год |
|---|---|---|---|---|
| 1044 (10") | 0,051 м² | 1,3 м³/год | 1,5 м³/год | 3,0 м³/год |
| 1354 (13") | 0,086 м² | 2,1 м³/год | 2,6 м³/год | 5,1 м³/год |
| 1665 (16") | 0,130 м² | 3,3 м³/год | 3,9 м³/год | 7,8 м³/год |
Повні таблиці по всіх завантаженнях (швидкості, розширення, pH), каталог корпусів FRP і калькулятор підбору типорозміру — у довіднику завантажень і балонів. Розгорнуті картки окремих матеріалів: Katalox Light (паспорт, дози окисника, ряд балонів), GreensandPlus (режими CO/IR, формула дози хлору), Birm (чек-лист вимог до води й розрахунок кисню), Filter-Ag Plus і Turbidex (освітлення, розрахунок промивки).
- Дебіт свердловини нижчий за потребу промивки — беремо засипку з м'якшим режимом або більший «повільний» балон, а не «найкращий» матеріал.
- Промивна вода — це втрати: на станціях водопідготовки на власні потреби йде понад 10% очищеної води (класика проєктування, НУВГП).
- Скид промивної води теж треба кудись подіти — для великих станцій це окремий вузол відстоювання й згущення осаду.
Легка засипка: коли важкі матеріали програють
Усі завантаження в таблиці вище — важчі за воду, тож промивка знизу вгору вимагає насоса й напору. Українська школа водопідготовки (Рівне, НУВГП, роботи В.О. Орлова і М.Л. Мартинова) розвинула протилежний підхід — плаваюча пінополістирольна засипка, яка промивається самопливом власною очищеною водою.
Дані, які варто знати навіть тим, хто ставить класичні балони:
| Показник | Пінополістирол | Кварцовий пісок | Керамзит |
|---|---|---|---|
| Коефіцієнт форми зерна | 1,02–1,11 | ≈1,17 | 1,29–4,39 |
| Пористість шару | 0,43–0,45 | ≈0,45 | — |
| Стирання за тиждень | ≈0,03% | помітне | помітне |
| Розрахункова надійність фільтра | 0,96 | 0,93 | 0,91 |
Показова деталь із тих самих досліджень: пінополістирольна засипка відмивається за кілька хвилин, тоді як пісок тієї ж крупності за той самий час відмити не вдавалося. Вища розрахункова надійність пояснюється простіше, ніж здається: у такого фільтра менше вузлів — немає промивних насосів і резервуарів, а отже менше того, що може вийти з ладу.
Плаваюча засипка не витісняє балонні системи: її поле — станції для сіл, ОТГ, водонапірних башт і промислові об'єкти, де вартість промивки вимірюється щодоби. Докладно про технологію — в окремому огляді пінополістирольних фільтрів.
Типові помилки підбору
- Обрати завантаження за ціною за літр. Дешева засипка з високою вимогою до промивки обходиться дорожче в експлуатації.
- Ігнорувати pH. Каталітичні матеріали на діоксиді марганцю різко втрачають ефективність у кислій воді — потрібна корекція pH перед фільтром.
- Не помітити сірководень і органіку. Органічно зв'язане («колоїдне») залізо каталітичною засипкою не береться — потрібне окиснення й часто коагуляція.
- Завищити швидкість фільтрування. Балон «під зав'язку» за продуктивністю дає гарний паспорт і залізо в крані на піках розбору.
- Забути про розширення шару. Немає вільного об'єму над засипкою — немає нормальної промивки.
Як підбирає МВК
Ми починаємо не з каталогу завантажень, а з трьох цифр: аналіз води (залізо, марганець, сірководень, pH, окиснюваність), потрібна продуктивність і реальний дебіт джерела. Далі перевіряємо, чи витягне свердловина промивку обраного матеріалу — і лише потім називаємо засипку та типорозмір балона.
Орієнтир якості на виході: за ДСанПіН 2.2.4-171-10 заліза в питній воді має бути не більше 0,2 мг/дм³; ВООЗ у Guidelines for Drinking-water Quality називає 0,3 мг/л порогом, від якого воду вже видно за кольором і присмаком.
Надішліть аналіз води — інженер підбере завантаження, порахує промивку й підготує станцію знезалізнення під ваш об'єкт.
- ДСанПіН 2.2.4-171-10 «Гігієнічні вимоги до води питної, призначеної для споживання людиною» — нормативи заліза й марганцю в питній воді. Текст на zakon.rada.gov.ua.
- WHO. Guidelines for Drinking-water Quality, 4th ed. — пороги прийнятності води за залізом і марганцем. who.int.
- Inversand Company. GreensandPlus — паспортні швидкості й режими промивки від виробника. inversand.com; копії даташитів — у нашій документації.
